ТАБЛИЦА 5. РИМСКИЙ ЛАГЕРЬ (I в. до н. э. — I в. н. э.).

Аоста (Сев. Италия):

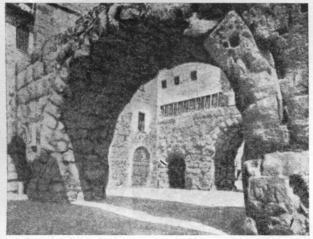

1. Вид ворот.

2. Схематический план укреплений (а — форум, б — амфитеатр, в — театр). Постоянный лагерь в Борковнке (Англия):

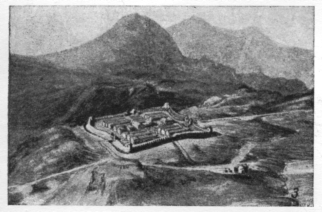

3. Общий вид.

4. План лагеря в Новезиуме, Германия (а — кардо, б-б — декуманус, в-в — ворота, г — форум, д — преторий, е — дом легата, ж — помещения военачальников, з — казармы, и — места для военных занятий, к — знамена, л — казна, м — склад оружия, и — мастерские, о — склааы продовольствия, п — таберны, р — тюрьма, с — лазарет).

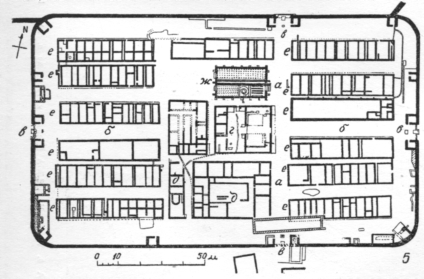

5. План (а-а —кардо, б-б — декуманус, в-в — ворота, г — преторий, д — помещения военачальников, е — казармы, ж — склады).

6. План укреплений гор. Вьенн (Франция).

Подготовлено по изданию:

Кауфман С.А., Николаев И.С., Цирес А.Г.,Блаватский В.Д.
Всеобщая история архитектуры, том. II, книга 2. М.: Издательство академии архитектуры СССР, 1948.
